1. 操作步骤
(1) 在 eagle 中新建一个 PCB 文件并保存，作为拼板文件。
(2) 只打开需要拼板的 brd 文件，保持原理图为关闭状态。
(3) 打开用户语言程序 panelize.ulp，在弹出的对话框中点击 Execute，如果是单面板的话，图层中会出现第125层（_tName层），如果是双面板，除出现第125层外还会出现第126层（_bName 层）。

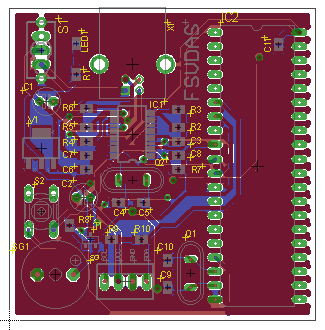

运行 panelize.ulp 程序之前：
运行 panelize.ulp 程序之后：
元件的名称被复制到了 _tName 层。
(4) 运行 Copy 命令，然后运行 Group 命令，框选整个 PCB 图，右击，选择 Copy：组合。

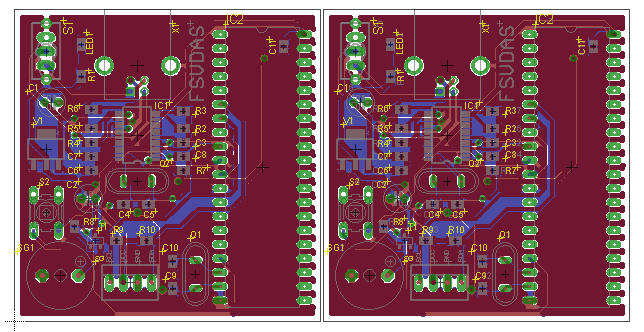

(5) 打开新建的 PCB 文件，运行多次 Paste 命令，将 PCB 图逐个粘贴到该文件中。
执行粘贴操作后，位于 tName 层的编号会自动追加，即各板上相同元件的名称并不相同。但是 _tName 层上的编号不会变，每块板上的编号都相同。
(6) 输出制造数据时将 tName 层和 bName 层分别替换为 _tName 层和 _bName 层。
2. 预览制造数据
在 ViewMate 中预览 Gerber 数据：
